皆さんこんにちは。「テスト撮影編」に続き、最終回　「Canon EOS-1n D2000 2個イチ　完結編」　をお届けいたします。果たして、完全な DCS 560 ( EOS D6000 ) は復活するのか。オタクによるオタクのためのカメラブログにて、興味をお持ちの方のみ、お付き合いください。それでは、始めます。よろしくお願いいたします。※8時間にも及ぶ改造作業の経過レポートにて、それ相応の長文です。ぜひ最後まで、お付き合いください。

・Kodak DCS 560 (Canon EOS-1n D6000)

不完全な2個イチ改造（過去記事を参照ください）から、随分と時間が経過してしまいました。D2000(APS-C) の躯体に D6000(APS-H) のデジタルセンサーユニットを組み込み、稼働可能状態にまで仕上げたのは良いのだけれど、ファインダーの見える範囲は、APS-C のまま。撮影画像は、実際ファインダーで見えている範囲より、広く写ります。ファインダープリズムユニットごと、入れ替えないと、問題は解決しないことは、すでに判明している事実。

しかし、複雑で緻密なボディーを、分解し修理などできるのか？ファインダーに難はあるものの、現在、使用できる状態なのに、リスクを取って、賭ける価値は本当にあるのか？この問題が、障害となり、不完全ボディーのまま、時間だけが経ってしまいました。

そんな折、EOS-1ｎ D6000 の詳細なパーツ図を入手しました。全部で、13枚にも及ぶ詳細なサービスマン・マニュアルです。目指すファインダープリズムユニットの取り出しまでの手順が、これでバッチリわかりました。もう、迷いはありません！やっちゃえオタク！

改造当日。作業台を片付け、必要であろう工具類を整え、ことに臨みます。さながら、手術に臨む執刀医のような心境でしょうか。作業台の上には、もう動かないEOS D6000 が横たわっています。このカメラから、ファインダープリズムを取り出し、EOS D2000 のそれと、入れ替えるのです。

まずは、デジタルユニットの取り外しまでを、行います。ここまでの作業は、2度目なので、問題なく進み、いよいよ、本番。

パーツ図を確認しながら、慎重に分解を進め、本丸へ迫っていきます。上の写真は、ブースター部分を、取り外したところです。中身は以外にスカスカで、フィルムが入るスペースや、フィルムを巻き上げるためのモーターがあった場所は、空洞のままです。そして、デジタルユニットとカメラ本体をつなぐ線は、フレキではなく、コードなのです。

続いて、前面カバーを取り外し、見えるコードのハンダを外していきます。

トップカバーにある、ストロボユニットから、多くの配線コードが出ており、本体とつながっていますが、接続箇所を記録しながら、全て外していきます。

トップカバーが外れ、本丸が、わずかに、フレキの下に見えるところまで到達しました。ですが、複雑なフレキ配線に、気が滅入るオタクなのです。作業中、1本でもフレキが切れたら、全てがおじゃんとなります。「まだ、続けるのか？」もう一人の自分が、頻繁につぶやくのです。

小休止後、気合を入れ直し、続行です。上の写真はファインダーユニットを取り外したところです。取り外したファインダーユニットの上部に、小さな小窓がありますが、ここには、露出を決定するための測光センサーがつながっています。外す前に、位置をケガク必要があります。

フレキのハンダを、上から順番に取り外していきます。実に、数十か所に及ぶ、ハンダ作業になりました。

ファインダープリズムの上を這うフレキがなくなり、ついに、本丸の全景を確認。もう少しです。

プリズムを固定しているねじを確認。ワッシャーを落とさないよう注意しながら、取り外し、ついに、本丸を落としました！目的のファインダープリズムユニットの取り出しに成功しました！※この後、記すのですが、ユニットのねじを緩める前に、現在のユニットの位置をケガク必要があります。

ここまで、実に3時間の作業。一発勝負の細かい作業の連続ゆえ、アドレナリンが、充満していて疲れを感じません。腕に感覚が残っている間に、もう1台の作業を続けます。

2台とも、無事ファインダープリズムユニットを取り出しました。写真右が、EOS D6000 のユニットです。（センサーフォーマットに合わせ、写る範囲以外は、マスクしてあるのです。従って２つは全く異なる部品であることが分かります。ユニットごと交換しないと、使えない理由です。でも、APS-Cのファインダーって、ファインダー全体の61％がマスクされているんです。）

作業は、すでに5時間半に及んでいますが、このあと、ユニットの入れ替え、細かいハンダ作業、再組立てと、緊張した時間は、まだ続きます。

疲れてはいるけれど、ここでついでの修理を挟みました。日付用バックアップ電池の交換です。現在のデジカメのそれは、ボタン電池交換式になっていますが、当時のデジカメは、基盤にボタン型2次電池が内蔵されており、交換不能仕様なのです。分解の際、その電池があらわになっているので、ついでに交換しておくことに。日付データは、ちゃんと記憶されるようになったのですが、残念なことに、データは、2020年までしか入っていませんでした！

作業開始から、約8時間、全ての作業が終了、通電確認となります。配線接続を、どこかで1か所でも間違えていたら・・・・恐るおそるスイッチ・・・・・・・・・・・・・・・・・オン！

結果は、OK！問題なく、起動しました。（喜）撮影・記録・再生問題なし！ボタン類、液晶の表示具合など、全て確認しましたが、不具合は確認できませんでした。雄たけびを上げたいくらいの、感動だったのですが、気力体力ともに疲れ果て、それどころではありませんでした。

極度の緊張とストレスから解放されたオタクは、その夜、くたくたの体を湯舟に浮かべたのですが、つい居眠りをしてしまい溺れそうになった事実は内緒なのです。その後、晩酌となり、ことを祝うかのように、大いにお酒にも溺れたオタクなのでした。（笑）おしまい。

正直、私には、無謀とも言える分解修理作業でしたが、いかがでしたでしょうか？運よく、完全な EOS D6000 を復活させることができましたが、作業は極めてハイリスクです！トラップともいえるような箇所で部品を破損させそうにもなりましたし、調整されているパーツ箇所も見受けられました。不用意にそれらに触れると、もとに戻せなくなります。今回の作業は、正直お勧めいたしません。腕に覚えのある方ならともかく、不慣れな方は絶対に真似しない方がいいです。

編集後記

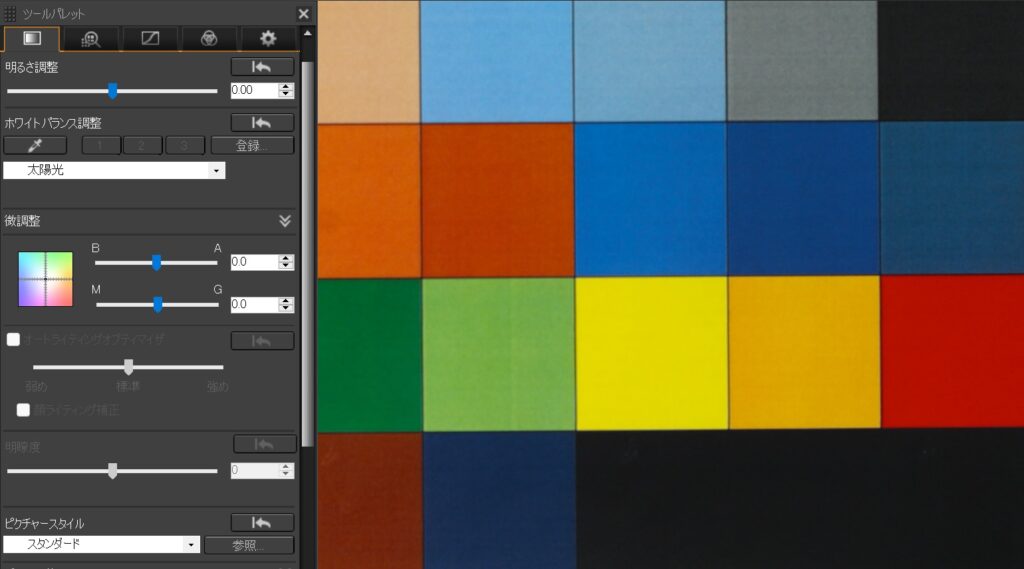

※1) ISO感度設定において、不具合があることが判明しました。D2000は、ISO設定範囲が200～1600であるのに対し、DCS 560は、80～200なのです。従って、設定可能なISO感度は200のみです。センサー特性だけはどうしようもないので、諦めることに。

※2) あとで気づいたのですが、プリズムユニットは、位置調整が必要な部品です。取り外す際は、現在の位置に目印をケガく必要があります。

プリズムユニットは、4本のねじで固定されているのですが、そのねじを通す穴がねじより大きく、締める前に位置を調整できるようになっているのです。位置が狂うと、ファインダーで見えている画像と、撮影画像の写る角度に誤差が生じ、正確な構図決定ができなくなります。さらに、そのねじにあてがうワッシャーの厚みにも、7種類あり、高さ？も調整されているのです。プリズムユニットは、非常に繊細な調整パーツなのでした。最後に、フォーカシングスクリーンは、付けたまま作業をする必要があります。スクリーンはキズつきますが、その下にあるパーツは取り換えができない大切なパーツなので、スクリーンを犠牲に作業を行う必要があります。

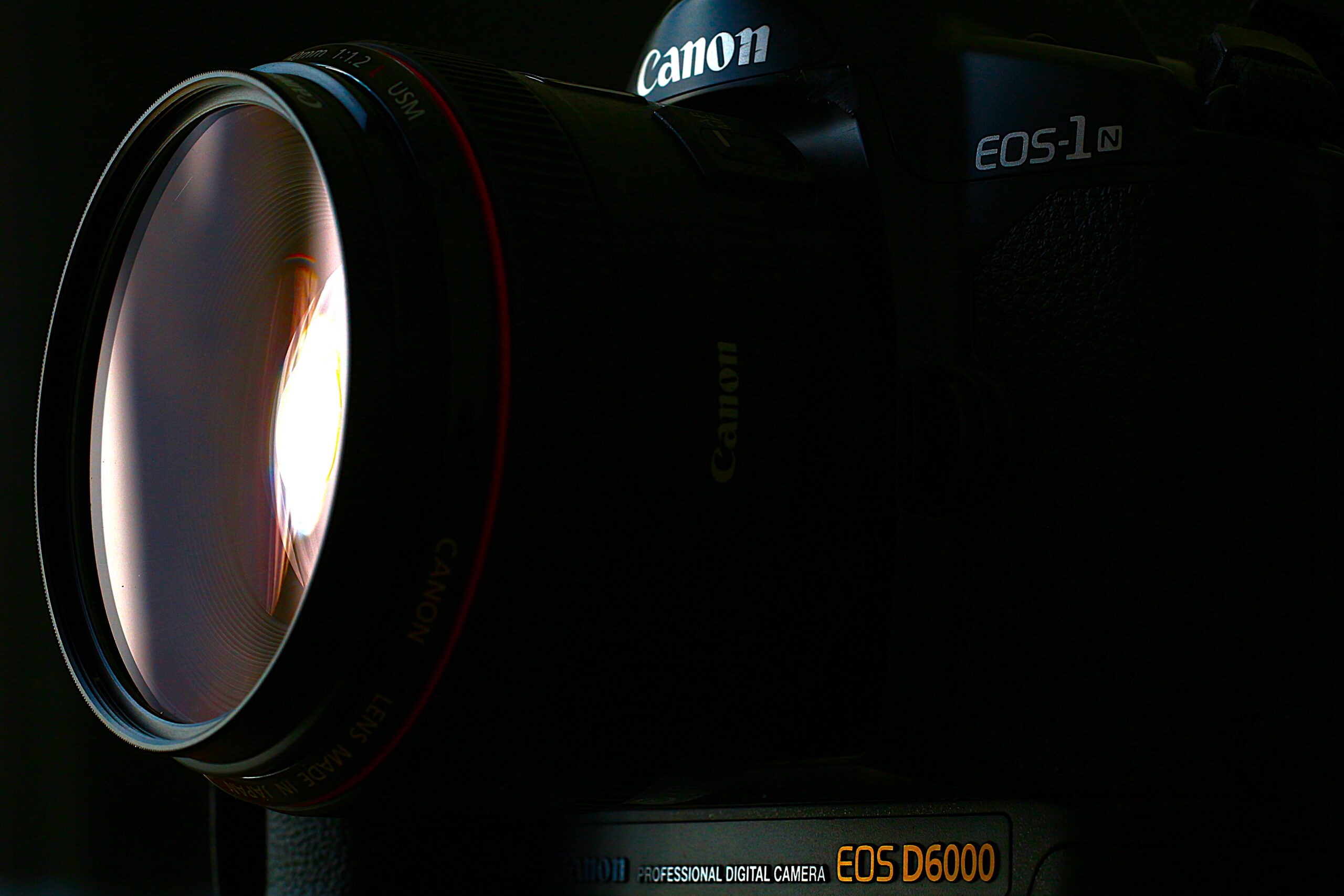

※3) 冒頭 DCS 560 にマウントされているレンズですが、D6000が発売された2年後の1990年発売の シグマ UC 28-70mm f3.5-4.5 で、いわゆるデジタル非対応レンズです。ちなみに、ライカ社へOEM供給されていたレンズでして、シグマと全く同じ光学系でありながら、ライカバリオエルマーR 28-70ｍｍ ｆ3.5-4.5 として当時定価17万円ほどで発売されていました。シグマ製のそのレンズは定価3.5万円で、その差、4.5倍以上なのに、写りは全く同じという事実。ネームバリューとは、こういうことなのか。なんとも理解し難い世界である。そのレンズとこのカメラでの作例は、第4回「テスト撮影編」の記事最後に掲載しました。ご覧ください。

※4) もう一つ。 DCS 560 に付けられているストラップ。Canon純正（公式タグが付いています）の本革ストラップです。オタクは、ストラップフェチで、今まで発売されてきたCanon純正ストラップは全て所有しているはずなのですが、初めてお目にするものなのです。もしかして、非売品だったのでしょうか。某オークションサイトの過去の売買記録を10年遡っても、見当たらないのです。非常にレアなストラップのようです。傷みは有るものの、まだまだ実用できそうで、何より、革の育ち具合がエモいのです。写真では確認しづらいのですが、使い込まれた上質な質感で、色具合など高級感すら醸し出しています！希少なカメラにレアなストラップ。よく似合っています。

時間と労力は掛かりましたが、EOS D2000 の犠牲のもと完璧に作動する希少なカメラ　Kodak DCS 560 が復活しました。もちろん、犠牲になった D2000 も外装を元通り組み立て、オブジェ・インテリアとして、次の所有者様を探すことになります。以上、カメラオタクによる　Canon EOS-1n D2000 　2個イチ作業レポートでした。ここまで、お読みいただいまして誠にありがとうございます。最後に、お約束事項。カメラ分解には、故障や怪我など、それ相応のリスクが伴います。このブログを参考に同じようなことをされたことにより発生する、トラブルや障害には、当方は一切関与いたしません。自己責任の範囲で、お楽しみください。なお、分解工程に関する内容のお問い合わせにも、対応いたしておりません。

・第1回　Canon EOS-1n D2000　入荷編　はこちら

・第2回　Canon EOS-1n D2000　修理編　はこちら

・第3回　Canon EOS-1n D2000　改造編　はこちら

・第4回　Canon EOS-1n D2000　テスト撮影編　はこちら

満Qでは従業員一同、皆様のご来店をこころよりお待ち申し上げております。

営業時間　10：00～21：00　　　買取　10：00～19：00　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　TEL 088-882-3907　

〒781-8121　高知県高知市葛島2丁目3番51　　　　　　　　　　　

リサイクルショップ　お宝市場　満Q　葛島店

☆過去のカメラ関連記事

・AUTO CHINON ZOOM 35-70mm f 3.3-4.5 AF 入荷!

・NEW FD 35-70mm f4 AF　改造整備記録詳細編

・写ルンです　改造レンズ作成編

・Canon ⅡD　レンジファインダーカメラ入荷

・COSINA AF ZOOM 28-70mm　黎明期AFレンズ入荷

・AF RIKENON 50mm F2 世界初の一眼レフ用AFレンズ

・OLYMPUS OM-SYSTEM ZUIKO AUTO-ZOOM 35〜70mm F4

・AF AUTO CHINON 50mm F1.7　珍品レンズ入荷！

・ジャンク品活用術 カメラレンズ編

・CHINON 35F-MA /INFRAFOCUS整備記録

・Canon EOS D30　入荷

・Canon PowerShot　350　入荷！

・TOPCON UNI　　　フィルムカメラ入荷

過去に、オタクがお届けしたカメラ関連の記事になります。お時間のある時に、お付き合いいただけたら、幸いです！

皆さんこんにちは。「Canon EOS-1n D2000 2個イチ改造編」に続き、第4回　「テスト撮影編」　をお届けいたします。オタクによるオタクのためのカメラブログにて、興味をお持ちのかたのみ、お付き合いください。それでは、始めます。よろしくお願いいたします。

Kodak DCS 560 (Canon EOS-1n D6000)

躯体は EOS D2000、中身は EOS D6000　という魔改造が完了し、一部に難は有るけれど、なんとか撮影可能なカメラにまで、復活させることに成功し、本日、テスト撮影に臨んできました。ロケは JR 土佐高知駅周辺です。画像は、フォトショップで現像しています。それでは、ご覧ください。

JR土佐高知駅入口　街は、あんぱんまんで溢れています。

高知県産杉で作られたアーチ状の大屋根

駅に入るお店のディスプレー

駅前

駅前通りにある高知橋からの眺望　フェニックスの木が南国をイメージさせます。

下から。

600万画素。これだけのデータがあれば、スナップ撮影には十分です。パソコンでの鑑賞にも耐えており、何の問題も感じません。実際よりは狭い範囲しか見えないファインダーに、戸惑いはしましたが、小気味よいシャッター音に、そんなこと、どうでもよくなって。楽しい時間が流れましたよ。

某オークションサイトの過去の落札データを見ていると、DCS560 または EOS D6000 は、ジャンク品（あるいは、動作未確認品）ばかりで、稼働品を謳う出品はありませんでした。当時販売価格が、相当に高額だったため、流通台数自体少ない上に、年月経過に伴い、修理受付終了措置で、まともに動作する個体が少なくなっているのでしょう。今回のような簡単な改造で、希少なカメラが1台でも復活するのなら、我々のエコ活動にも、一定の価値はあるのかな。でも・・・・・・こんなに都合よく2個イチできる、ジャンクボディーが手に入ることって、ないよなぁ。

・第1回　Canon EOS-1n D2000 入荷編　はこちら

・第2回　Canon EOS-1n D2000 修理編　はこちら

・第3回　Canon EOS-1n D2000 改造編　はこちら

・最終回　Canon EOS-1n D2000 2個イチ完結編　はこちら

最後まで、お読み頂きまして誠にありがとうございます。満Qでは従業員一同、皆様のご来店をこころよりお待ち申し上げております。

営業時間　10：00～21：00　　　買取　10：00～19：00　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　TEL 088-882-3907　

〒781-8121　高知県高知市葛島2丁目3番51　　　　　　　　　　　

リサイクルショップ　お宝市場　満Q　葛島店

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

☆編集後記（テスト撮影に使用したレンズに関すること）

・シグマ UC 28-70mm f3.5-4.5　での作例　

・このレンズ、シグマ社から、ライカ社にOEM供給されていたことで有名ですが、ズーム全域で、歪曲収差のひどさが、指摘されています。でも、解像度は優れていると思います。事実は皆さまご自身で、ご確認下さい。状態さえ気にしなければ、数百円で販売されていたりします。（気が向けば、後日、このレンズの整備記録も公開しますね。）また、EOSでの使用なら、デジタル非対応レンズであることに留意する必要があります。対処方法としては、しぼり開放で使用するか、EOS D30以前のデジカメで使用する必要があります。※EOS D60 や EOS 10D でも使えるとの情報もありますが、オタクは未確認です。

我が高知城。（逆光での撮影だったのですが、現像をミスっています）

お城の石垣

高知城　追手門

高知港近く

新来島高知重工のドッグ

【当ブログ記事は、貴重なデジカメの2個イチ作業記録です！】

皆さんこんにちは。「Canon EOS-1n D2000 修理編」に続き、第3回　「2個イチ改造編」　をお届けいたします。オタクによるオタクのためのカメラブログにて、興味をお持ちのかたのみ、お付き合いください。それでは、始めます。よろしくお願いいたします。

じつは、あれから相当な時間が経過しています。修理不能が確定した2台のカメラは、店頭に陳列することなく、倉庫で長期保管状態。最近、某オークションで、完全ジャンクの同カメラが高値で取引されている事実を目の当たりにし、再び、執念の思いに明かりが灯ります。

1台は、デジタル部分（センサーユニット）の故障。カメラ部分は正常。もう1台は、デジタルユニットは正常、カメラ部分が故障。ん？もしかして、2個イチ ができる？カメラ本体から、デジタルユニットだけ、取り外しができれば、チャンスはあるかも。再度、分解を開始します。

はい。ご覧の通り。あっさりと、デジタルユニットの分離に成功しました。はやっ！（そもそもフィルムカメラとして活躍していた機体に、後からデジタルユニットを取り付けたのだから、分離は簡単なはずですよね）もっと、早く気づけば良かった。

取り外したＣＣＤセンサーユニット。上側がDCS 560（600万画素）、下側がＤ2000（200万画素）です。大きさが異なるのがわかります。

DCS 560 のデジタルユニットを D2000 側のボディーに組み込みます。いとも簡単に、EOS-1ｎ DCS560（D6000) が、復活しました！撮影・記録・再生問題なく動作しています。

しかし！ここで、またもや問題が・・・・！そうは簡単に終わらせてくれませんでした（涙）

EOS D2000 のセンサーフォーマットは「APS-C」。そして、DCS 560 は「APS-H」フォーマットなのです。EOS D2000 のファインダーで見えている範囲は、下の図の一番内側。方やDCS560 の写る範囲は真ん中のライン。つまり、ファインダーで見えている画面の外側が少し、画像に写りこむのです。無理やり合体させたのだから、まぁ、仕方ないよね。

この問題を解決するには、プリズムユニット自体を入れ替えないといけないようです。（ファインダースクリーンの交換では、解決しませんでした。）これまた、難易度の高い作業になってしまうので、今回の改造は、ここまでとします。（今後プリズムの交換方法は、もう1台の完全ジャンクボディーで研究する予定です。絶対に諦めないのが、オタクの特性です！）なんとも中途半端な結果ではありますが、とりあえず、撮影はできるので、次回ブログで、撮影テストの結果を発表いたします。果たして、上手く撮影はできるのでしょうか。次回をお楽しみに。

・第1回　Canon EOS-1n D2000 入荷編　はこちら

・第2回　Canon EOS-1n D2000 修理編　はこちら

・第4回　Canon EOS-1n D2000 テスト撮影編　はこちら

・最終回　Canon EOS-1n D2000 2個イチ完結編　はこちら

以上、カメラオタクによる　Canon EOS-1ｎ Ｄ2000 の中途半端な、2個イチ改造レポートでした。ここまで、お読みいただいまして誠にありがとうございます。最後に、お約束事項。カメラ分解には、故障や怪我など、それ相応のリスクが伴います。このブログを参考に同じようなことをされたことにより発生する、トラブルや障害には、当方は一切関与いたしません。自己責任の範囲で、お楽しみください。なお、分解工程に関する内容のお問い合わせにも、対応いたしておりません。

満Qでは従業員一同、皆様のご来店をこころよりお待ち申し上げております。

営業時間　10：00～21：00　　　買取　10：00～19：00　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　TEL 088-882-3907　

〒781-8121　高知県高知市葛島2丁目3番51　　　　　　　　　　　

リサイクルショップ　お宝市場　満Q　葛島店

【当ブログ記事は、貴重なデジカメの2個イチ作業記録です！】

皆さんこんにちは。オタクによるオタクのためのカメラブログにて、興味をお持ちの方のみ、お付き合いください。「Canon EOS-1n D2000 / D6000 入荷編」に続き、第2回　「修理編」を始めます。よろしくお願いいたします。

まずは、DCS560（CCDセンサー搭載の600万画素機）の症状を確認していきます。電源を入れると、背面の液晶は、普通に立ち上がり、各種ボタンも反応していて、設定変更も可能です。しかし、上部液晶画面には、「ｂｃ」の表示。カメラ部分が起動しません。取扱説明書には、電源関係に不具合が発生した時。または、カメラの故障時に表示される。と、書いてあります。

ところで、この EOS-1n DCS560 というカメラ。Kodak 社のデジタルユニットを、EOS-1n に組み込んで製造されています。つまり、別々の機械がコラボして、成り立っているデジカメなのです。故に、カメラ部分と、デジタルの部分は独立していて、どちらかが故障しても、正常な方は起動するのです。おそらく、この個体、デジタルの部分は正常である可能性が高いと思われます。

修理方針は決まりました。「bc エラー」は、電池に異常が無いなら、ミラーを動かすための「電磁ソレノイド」というパーツに、不具合が発生した時に表示されることが多いのだそうです。その「電磁ソレノイド」は、カメラ正面のカバーを外せば、簡単に出てくるとのことで、早速チャレンジします。

マウント10時の方向に見える四角い銀色のパーツがそれ。ネットで見ると、プラスチックのカバーが掛かっているはずなのですが、それがなく、むき出しになっています。すでに、修理を試みた跡がはっきりと残されていました。なんだか不安に思いながら、ネットで公開されている修繕方法を試していきます。やはり、どの方法を繰り返しても、改善しません。あいや～！これはまずいぞ。

しかし、諦めがつかず、数日間、同じ作業を繰り返します。が、やはり改善せず。ネットを彷徨うも、この作業以外で、改善できたとの記事は見当たりません。もしや、故障個所は、ほかにある？

何気に、ミラーを上げてみました。（上の写真）デジカメ時代になって、あまりシャッター幕を見なくなりましたが、なんだか違和感が。確認のために、シャッターが正常作動する D2000 のシャッター幕を見てみました。（下の写真）

やっぱり、状況が違うぞ。詳しく観察して、原因が判明しました。先幕が降りたままになっているのです。「bc エラー」はシャッターユニットの故障を示していたのでした。

メニューの中に、トータルアクション（撮影回数）の確認モードが備わっていました。なんと！14万7千回。（カタログではEOS-1n のシャッター幕耐久回数は10万回と謳われています。）すでに寿命を迎えていたのです。さぁどうしよう？いろいろ調べましたが、シャッターユニットの交換作業は、難度が高すぎ、とても私の手に負えるような内容ではありません。残念ながら修理不可能。とりあえず放置することに。

数日後、気を取り直し、今度は、D2000 の修理に臨みました。こちらの症状は、カメラ部分は作動し、シャッターは切れるが、写真を記録できないというもの。他のカメラでの撮影画像は再生できるので、液晶の故障ではないと判断。他の部分に不具合がありそうです。意を決し、分解していきます。

外装の見えるねじを、外していきます。簡単にカバーが外れ、液晶画面の付いたメイン基板が現れました。

メイン基板を外したところ（上の写真）。見えている2枚目の基板が、おそらくセンサーユニットです。さらに、分解を進めます。

やはり、センサーユニットでした。なんだか、焦げ臭いです。詳しく観察すると、上写真右側に焦げた跡が確認できます。おそらくこれが原因の故障ですね。しかし、原因が判明したところで、部品が無いから修理など不可能ですね。これまた、行き詰まり、途方に暮れています。

結局、何も見なかったことにして、そのまま、元通り組み立て、その日の作業は終了。嗚呼・・・・・・無念。

ここまで、読み進めていただきまして誠にありがとうございます。次回は、追い込まれたオタクが、無謀な修理計画を推し進めることになるのですが、果たして、上手くいくのか？次回ブログをお楽しみに！

・第1回　Canon EOS-1n D2000 入荷編　はこちら

・第3回　Canon EOS-1n D2000 改造編　はこちら

・第4回　Canon EOS-1n D2000 テスト撮影編　はこちら

・最終回　Canon EOS-1n D2000 2個イチ完結編　はこちら

最後までお読みいただきまして、誠にありがとうございます。満Qでは従業員一同、皆様のご来店をこころよりお待ち申し上げております。

営業時間　10：00～21：00　　　買取　10：00～19：00　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　TEL 088-882-3907　

〒781-8121　高知県高知市葛島2丁目3番51　　　　　　　　　　　

リサイクルショップ　お宝市場　満Q　葛島店

【当ブログ記事は、貴重なデジカメの2個イチ作業記録です！】　

この胸の鼓動が、画面の向こうにいらっしゃる皆様に、聞こえているのではないか？と思えるほど、興奮しています！大げさのように思われるかもしれませんが、カタログでしか見たことのない博物館級カメラが、しかも！2機種！今、眼の前に現れたのですから、大目に見てやってください。皆さんこんにちは。本日は、カメラの新入荷をご案内させていただきます。とても、珍しいカメラにて、少々興奮気味のオタクです。改めて、ここからは、カメラオタクによる、カメラオタクのためのブログにて、興味をお持ちの方のみ、お付き合いください。それでは、始めます。みなさん、よろしくお願いいたします！

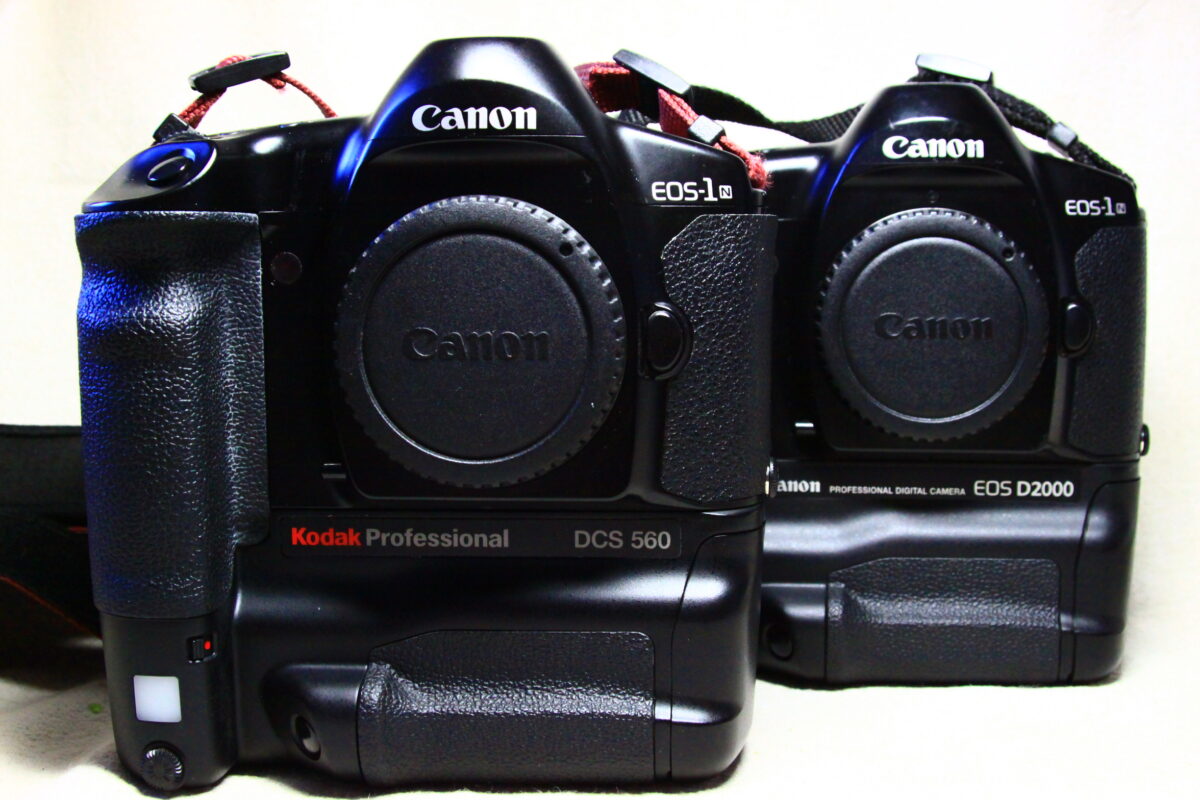

・Canon Professional Digital Camera EOS-1ｎ D2000
