Canon EOS D2000　Kodak DCS 560 2個イチ　完結編

皆さんこんにちは。「テスト撮影編」に続き、最終回　「Canon EOS D2000 2個イチ　完結編」をお届けいたします。※入荷編、修理編、改造編、テスト撮影編は掲載を終了しました。

貴重な 6 メガピクセル機の復活を試みる無謀とも言える改造レポートです。Kodak DCS 560 および、EOS D6000 所有者様には、興味深い内容（関連記事 ⇒ Canon EOS D6000　入荷編　記事）だと思います。相応の長文ではございますが、ぜひ最後までお付き合いくださいませ。

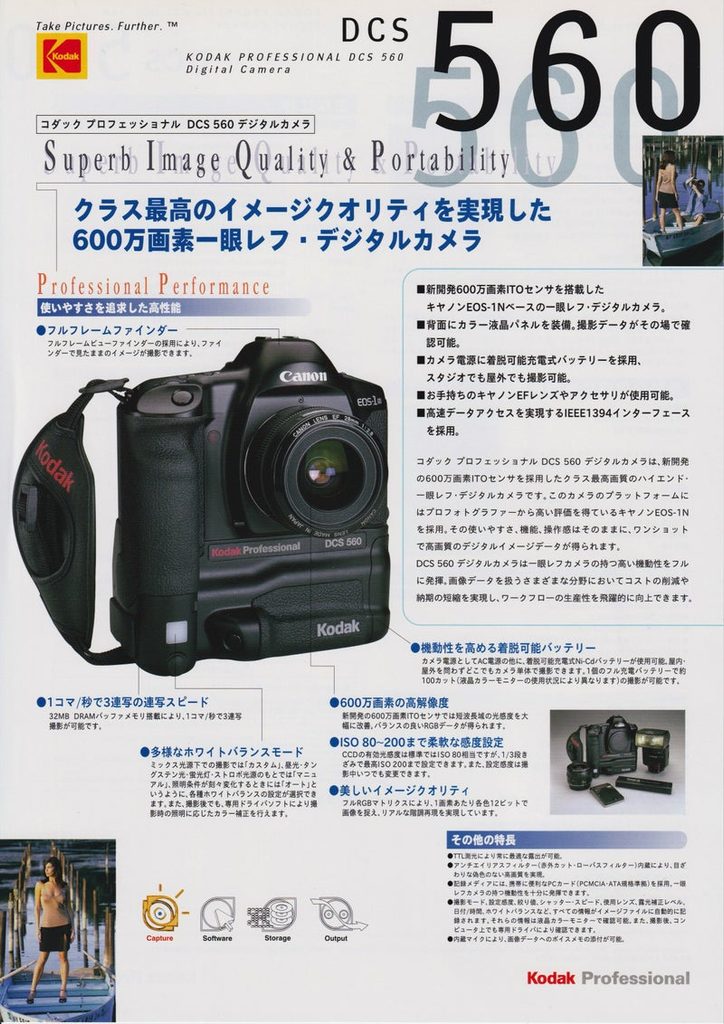

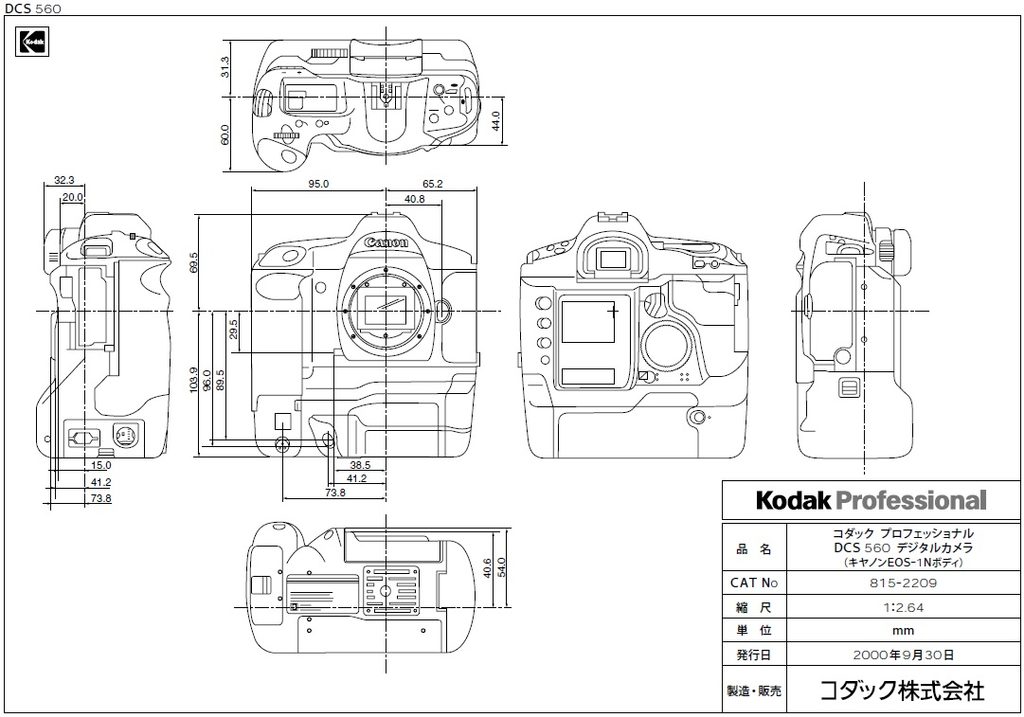

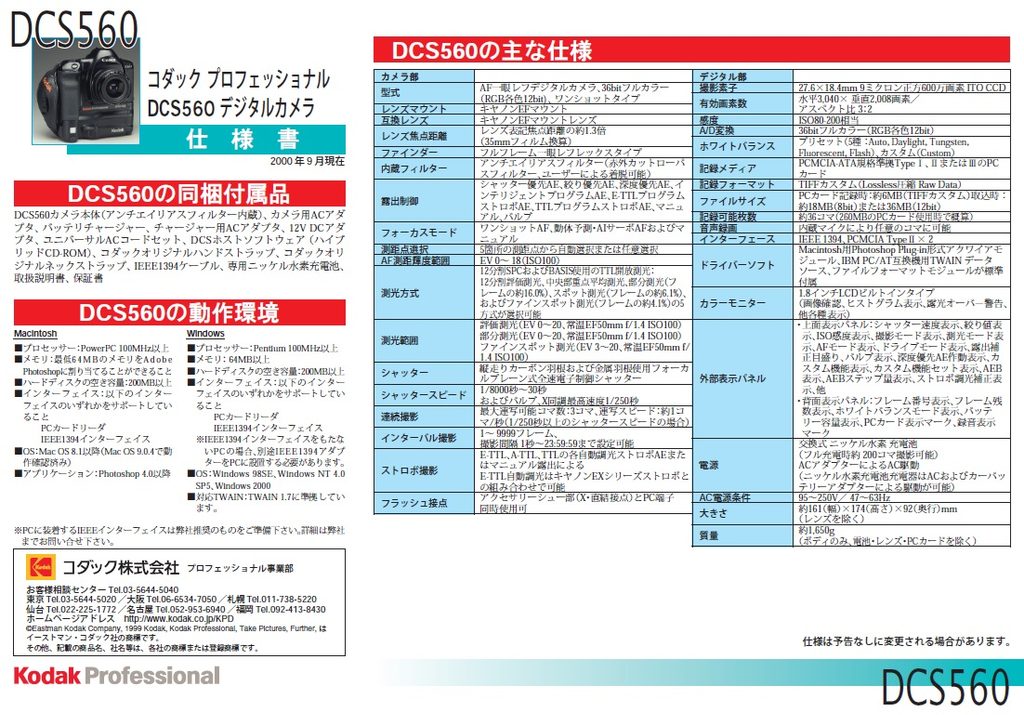

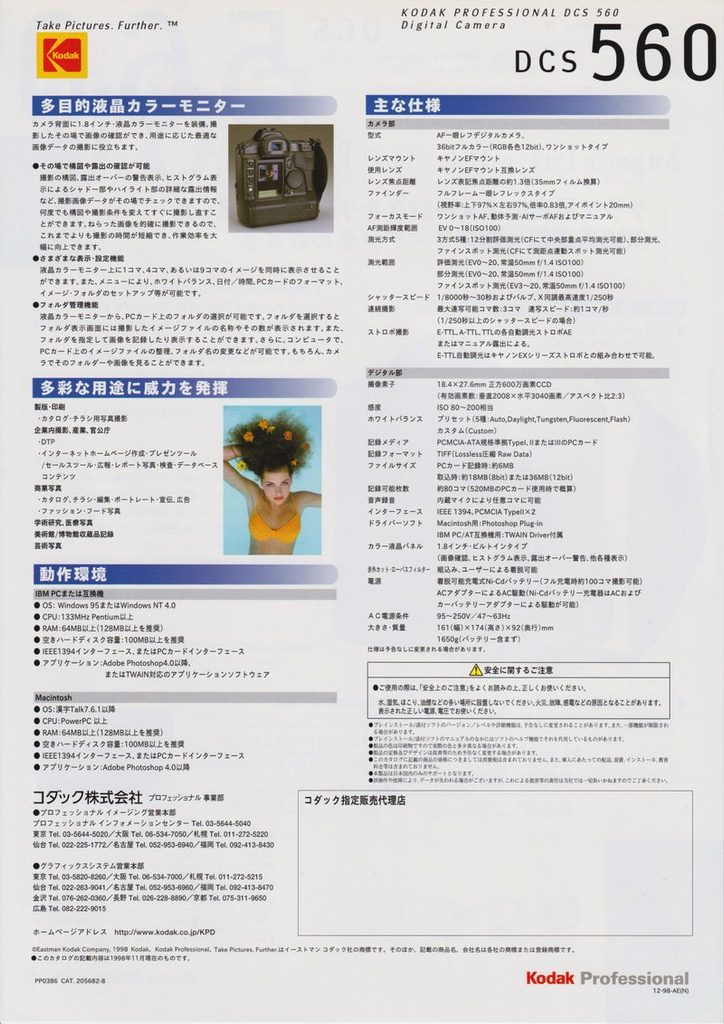

・Kodak DCS 560 (Canon EOS D6000)

センサー部分が故障した EOS D2000 と bc エラーで撮影できない Kodak DCS 560 を合体させた 2個イチ改造から、随分と時間が経過してしまいました。作動するカメラにまで仕上ったのは良いのだけれど、撮影画像は、実際にファインダーで見えている範囲より、広く写ります。（D2000 のファインダーは APC-C フォーマットで、APS-H フォーマットの Kodak DCS 560 の記録範囲より、狭い範囲しか見えていない）ペンタプリズムユニットごと、入れ替えないと、問題は解決しないことが、判明しています。

しかし、複雑で緻密なボディーを、分解し修理などできるのか？ファインダーに難はあるものの、現在、使用できる状態なのに、リスクを取って、賭ける価値は本当にあるのか？この問題が、障害となり、不完全ボディーのまま、時間だけが経ってしまいました。

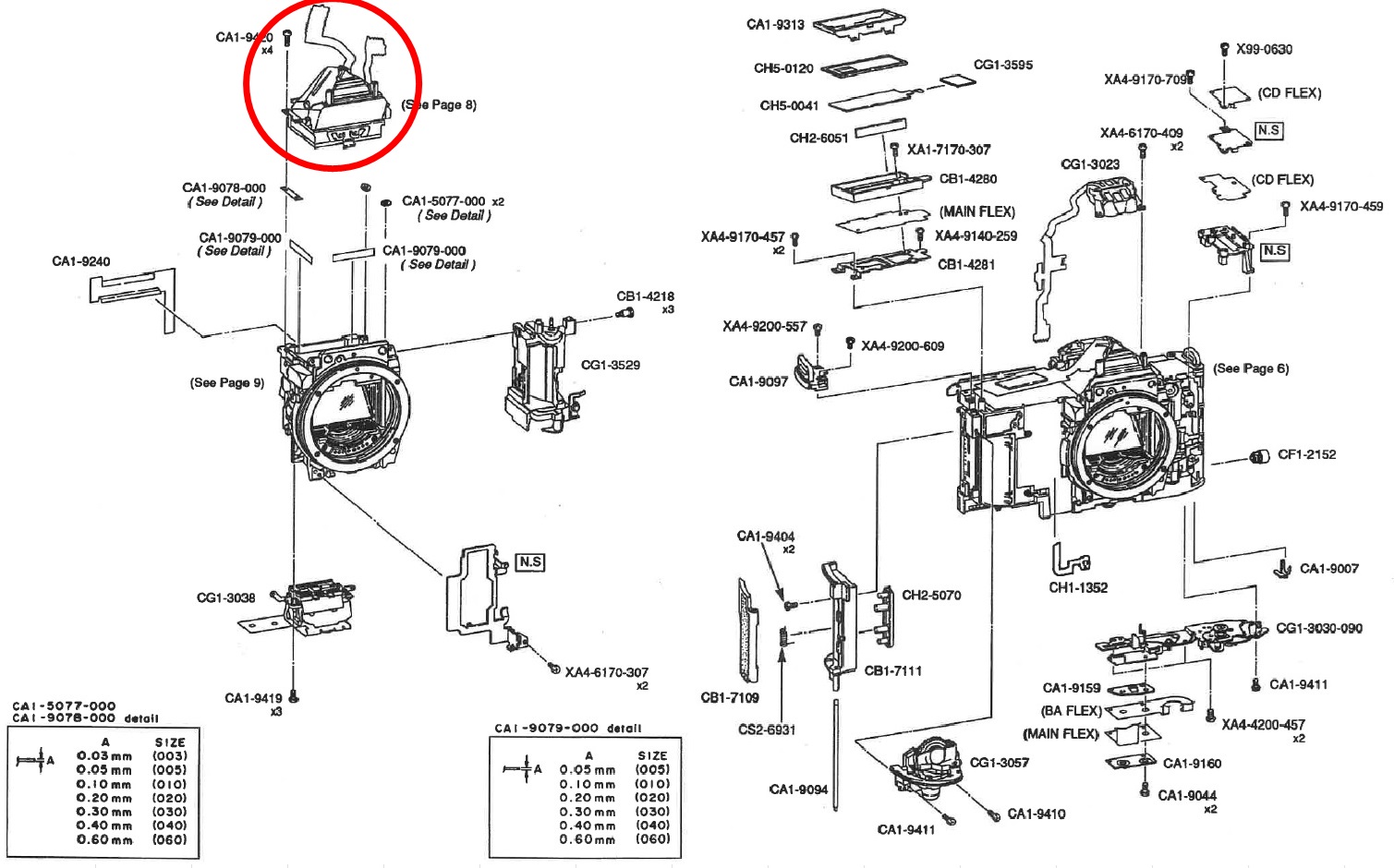

そんな折、DCS 560 の詳細なパーツ図を入手しました。全部で、13枚にも及ぶ詳細なサービスマン・マニュアルです。目指すペンタプリズムユニットの取り出しまでの手順が、これでバッチリわかりました。もう、迷いはありません！

やっちゃえオタク！

改造当日。作業台を片付け、必要であろう工具類を整え、ことに臨みます。さながら、手術に臨む執刀医のような心境でしょうか。作業台の上には、もう動かない DCS 560 が横たわっています。このカメラから、ペンタプリズムユニットを取り出し、EOS D2000 のそれと、入れ替えるのです。

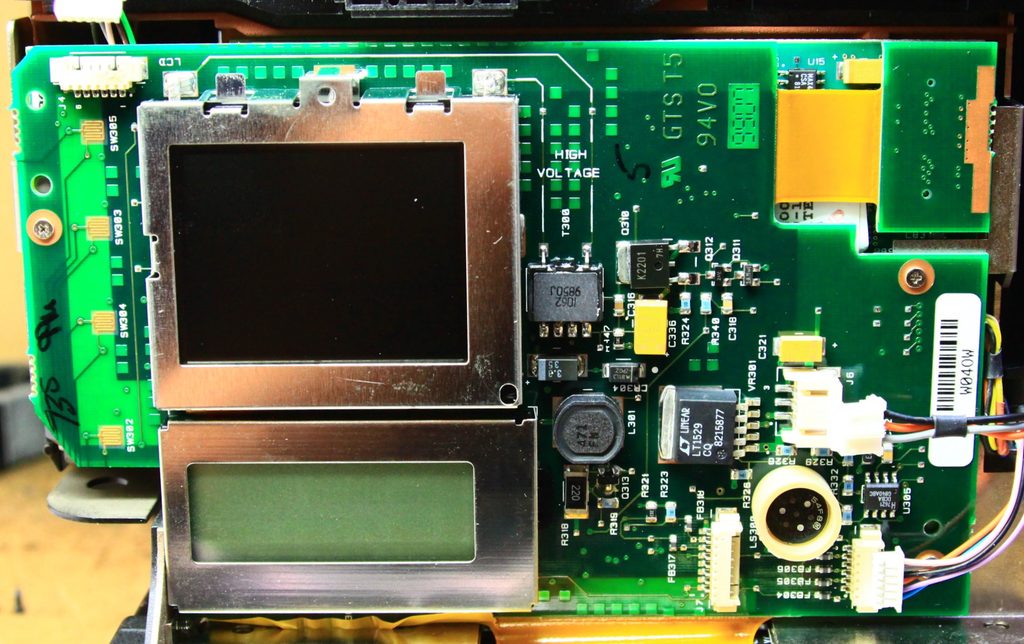

まずは、デジタルセンサーの取り外しまでを、行います。ここまでの作業は、2度目なので、問題なく進み、いよいよ、本番。

パーツ図を確認しながら、慎重に分解を進め、本丸へ迫っていきます。上の写真は、ブースター部分を、取り外したところです。中身は以外にスカスカで、本来フィルムが入るスペースや、フィルムを巻き上げるためのモーターがあった場所は、空洞のままです。そして、デジタルセンサーとカメラ本体をつなぐ線は、フレキではなく、コードなのです。いかにも、後から取り付けました！って感じです。

続いて、前面カバーを取り外し、見えるコードのハンダを外していきます。

トップカバーにある、ストロボユニットから、多くの配線コードが出ており、本体とつながっていますが、接続箇所を記録しながら、全て外していきます。

トップカバーが外れ、本丸が、わずかに、フレキの下に見えるところまで到達しました。ですが、複雑に走るフレキ線に、気が滅入るオタクなのです。作業中、1本でもフレキが切れたら、そこで終了となります。「まだ続けるのか？　本当にできるのか？」もう一人の自分が、頻繁につぶやきます。

しかし！

小休止後、気合を入れ直し、続行です。上の写真はファインダー部分を取り外したところです。取り外したファインダー部分の上部に、小さな小窓がありますが、ここには露出を決定するための

測光センサー（上の写真）がつながっています。左右のねじ穴が四角く大きいでしょ。位置を調整するためです。外す前に、位置をケガク必要があります。

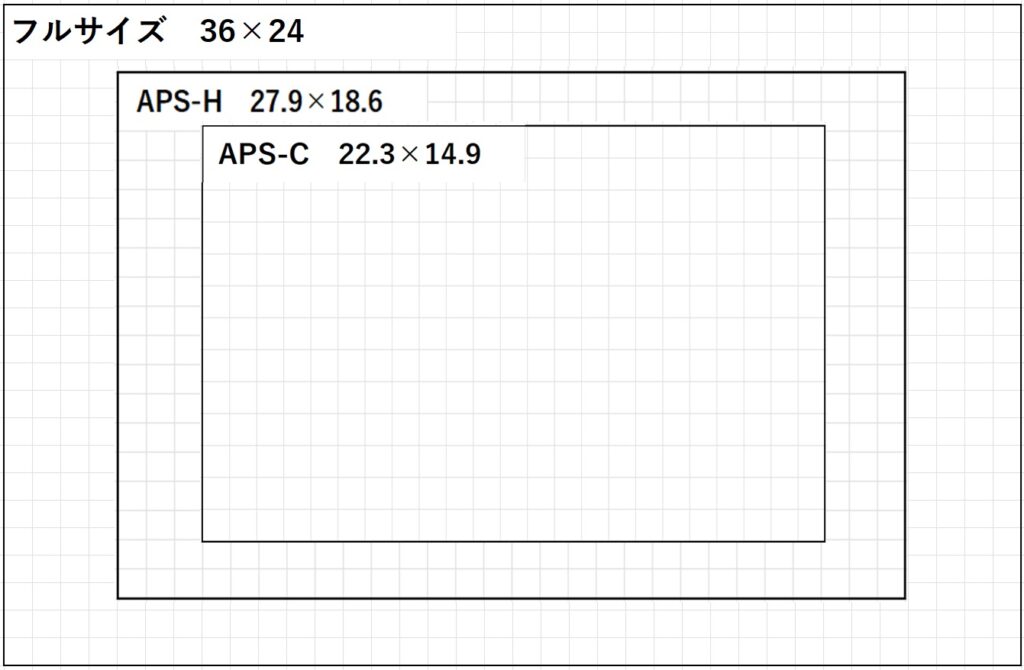

上の図は、センサーサイズ表になります。

FULL : APS-H : APS-C ＝100 : 60 ： 40

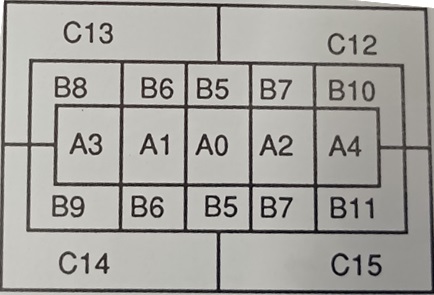

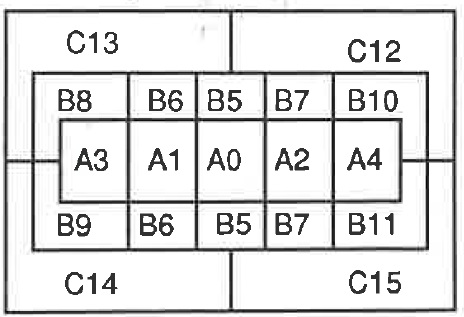

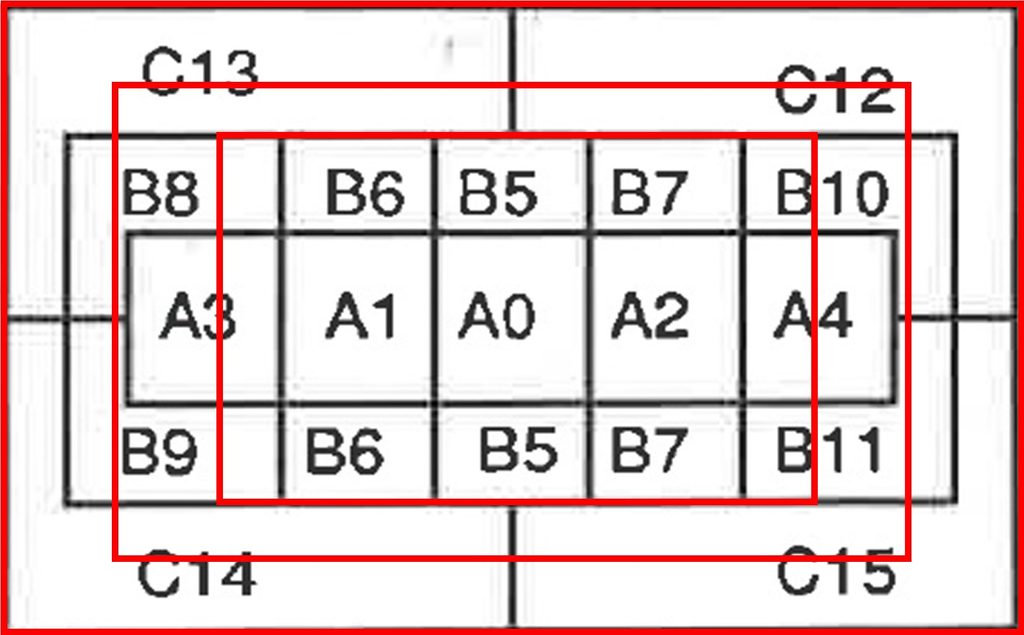

上の図は、EOS-1ｎの測光感度分布特性図なのですが、本来は16分割評価測光できるカメラです。ですが、センサーサイズが APS-H ゆえに、ファインダーの周囲 40％がマスクされているため、C12 ～ C15 までの部分で測光できなくなり、DCS 560 は 12 分割評価測光方式になっています。

被さっているフレキ線を、上から順番に取り外していきます。実に、数十か所に及ぶ、ハンダ作業になりました。

本丸のペンタプリズムユニットの上を覆うフレキ線がなくなり、ついに、全景を確認。もう少しです。

ペンタプリズムユニットを固定しているねじを確認。ワッシャーを落とさないよう注意しながら、取り外し、ついに、本丸を落としました！目的のペンタプリズムユニットの取り出しに成功です！※この後、記すのですが、ペンタプリズムユニットのねじを緩める前に、現在のペンタプリズムユニットの位置をケガいておく必要があります。

ここまで、実に3時間の作業。一発勝負の細かい作業の連続ゆえ、アドレナリンが、充満していて疲れを感じません。腕に感覚が残っている間に、もう1台の作業を続けます。

2台とも無事、ペンタプリズムユニットを取り出せました。写真右が、DCS 560 のペンタプリズムユニットです。センサーフォーマットに合わせ、写る範囲以外は、ペンタプリズムユニット内部で、マスクしてあるのです。ペンタプリズムユニットは、いくつかの部品で構成されているのですが、シールされているため、分解はできず大きな１つのパーツとなっています。でも、APS-Cのファインダーって、ファインダー全体の61％がマスクされているんです。

作業は、すでに5時間半に及んでいますが、このあと、ペンタプリズムユニットの入れ替え、細かいハンダ作業、再組立てと、緊張した時間は、まだ続きます。

疲れてはいたけれど、ここでついでの修理を挟みました。日付用バックアップ電池の交換です。現在のデジカメのそれは、ボタン電池交換式になっていますが、当時のデジカメは、基盤にボタン型2次電池（充電式電池）が内蔵されており、交換不能仕様なのです。分解の際、その電池が見えているので、ついでに交換しておくことに。起動するたびに求められた日付入力のメッセージはこれで、表示されなくなります。しかし！残念なことに、日付データは、2020年までしか入っていませんでした！

作業開始から、約8時間、全ての作業が終了、通電確認となります。配線接続を、どこかで1か所でも間違えていたりすれば、ショートとか、故障の原因に。恐るおそる、スイッチオン！

結果は、OK！

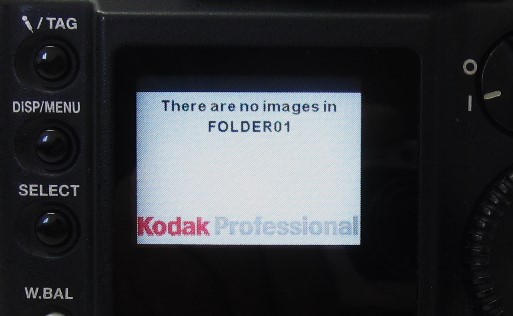

問題なく、起動しました。（喜）撮影・記録・再生問題なし！ボタン類、液晶の表示具合など、全て確認しましたが、不具合は確認できませんでした。雄たけびを上げたいくらいの、感動だったのですが、気力体力ともに疲れ果て、それどころではありませんでした。

極度の緊張とストレスから解放されたオタクは、その夜、くたくたの体を湯舟に浮かべますが、つい居眠りをしてしまい溺れそうになった事実は内緒なのです（笑）その後、晩酌となり、ことを祝うかのように、大いにお酒にも溺れたオタクなのでした。

おしまい。

正直、私には、無謀とも言える分解修理作業でしたが、いかがでしたでしょうか？運よく、完全な DCS 560 を復活させることができましたが、作業は極めてハイリスクです！トラップともいえるような箇所で部品を破損させそうにもなりましたし、調整されているパーツ箇所も見受けられました。不用意にそれらに触れると、もとに戻せなくなります。今回の作業は、正直お勧めいたしません。腕に覚えのある方ならともかく、自信の無い方は絶対に真似しない方がいいです。

編集後記

※1) ISO感度設定において、不具合があることが判明しました。D2000は、ISO 設定範囲が 200～1600 であるのに対し、DCS 560は、80～200 なのです。従って、設定可能な ISO 感度は 200 のみです。センサー特性だけはどうしようもないので、諦めることに。

※2) あとで気づいたのですが、ペンタプリズムユニットは、位置調整された部品です。取り外す際は、現在の位置に目印をケガく必要があります。ペンタプリズムユニットは、4本のねじで固定されているのですが、そのねじを通す穴がねじより大きく、締める前に位置を調整するようになっているのです。位置が狂うと、ファインダーで見えている画像と、撮影画像の写る角度や方向に誤差が生じ、正確な構図決定ができなくなります。さらに、そのねじにあてがうワッシャーの厚みにも、7 種類あり、高さ？も調整してあるのです。ペンタプリズムユニットは、非常に繊細な調整パーツなのでした。そして重要事項、フォーカシングスクリーンは、付けたまま作業をする必要があります。スクリーンはキズつきますが、その下にあるパーツは取り換えができない大切なパーツなので傷つけるわけにはいかず、スクリーンを犠牲に作業を行います。

※3) 冒頭 DCS 560 にマウントされているレンズですが、DCS 560 が発売された 2 年後の 1990 年発売のシグマ UC 28-70mm f3.5-4.5 で、いわゆるデジタル非対応レンズになります。（DCS 560 では、問題なく使用可能）ちなみに、ライカ社へ OEM 供給されていたレンズのようで、シグマのそれと、全く同じ光学系なのに、ライカバリオエルマー R 28-70ｍｍｆ3.5-4.5 として当時定価 17 万円ほどで発売されていました。もちろん、鏡筒は、高級感のある立派な物でした。シグマ製のそのレンズは定価 3.5 万円で、その差、4.5 倍以上。しかし！写りは全く同じという事実。ネームバリューとは、恐ろしいものですね！なんとも理解し難い世界です。

時間と労力は掛かりましたが、EOS D2000 の犠牲のもと完璧に作動する希少なカメラ　Kodak DCS 560 が復活しました。もちろん、犠牲になった D2000 も外装を元通り組み立て、インテリアオブジェとして、次の所有者様を探すことになります。以上、カメラオタクによる　Canon EOS D2000 2個イチ作業レポートでした。ここまで、お読みいただいまして誠にありがとうございます。最後に、お約束事項。カメラ分解には、故障や怪我など、それ相応のリスクが伴います。このブログを参考に同じようなことをされたことにより発生する、トラブルや障害には、当方は一切関与いたしません。自己責任の範囲で、お楽しみください。なお、分解工程に関する内容のお問い合わせにも、対応いたしておりません。
