OLYMPUS ZUIKO AUTO-ZOOM 35-70mm F4AF　OMマウント

　皆さんこんにちは。第2回「レンズ清掃」編に続き、第3回「レンズ改造」編をお届けいたします。オタクによるオタクのためのブログにて、興味のある方のみお付き合いください。それでは、よろしくお願いいたします。

　このレンズ、マウントアダプターを装着していない状態なら、スイッチを入れると、AFが動作します。つまり、機器の故障では無いということ。ではなぜ、アダプターを装着すると、動かないのか。原理は不明。しかし、動かなくするなにかが、あるに違いありません。詳しく観察します。

　装着時、マウントアダプターの爪は、レンズのしぼり連動ピンを動かしながら、所定の場所まで、回ります。装着前と装着後の違いは、そこだけ。しぼり連動ピンが、動くことによってAFが動かなくなるようです。アダプターの、その動きは、本来カメラが行う動作であり、そうしないと、撮影時しぼり幕をコントロールできなくなります。

　レンズに有るしぼり連動ピン（赤丸印）はマウントアダプターに有る爪（矢印）によって、所定の場所まで、動かされます。

　アダプター装着完了後（上の写真）のマウント部。カメラ装着時（アダプター装着時）、しぼり連動ピンは写真の位置に無いと、しぼりのコントロールができません。アダプターの爪を研削すれば、EOSに装着しても、AFは作動すると思われます。しかし、しぼり開放でしか、撮影できないです。

　AFが動かなくなる原因は、分かりました。しかし、対処の方法は思い浮かばず。ん～、もうちょっとなのに！仕方ない、マウント部の分解方法を、ネット検索だ！

　あれから、数日後。意を決し、マウント部の分解作業を敢行します。もちろん、同レンズの分解行程など、どこにもなく、仕方ないので、OMシステムのマウント部分解記事を、読み漁りました。いくつかのトラップに注意しながら、慎重にことを進めよとの進言に従います。

　恐る恐るパーツを外していきます。初めてのOMマウントの分解。キャノン社とは、随分と構造が違いますね。しぼり連動ピンの全容が露わになっています。（上の写真）スプリングに繋がれ、ピンが動いても、スプリングの力で元の位置に戻る仕組みのようです。配線などは見えません。もう少し、進みます。

　しぼり連動ピンに繋がるスプリングを外し、連動ピンを引き抜いてみました。すると、連動ピンの下から、電子接点（金色の部分）部分が出てきました。（上の写真）

　しぼり連動ピンの裏にも、細いアーム上の電子接点が4本。なるほど、電気的に、マウントされたカメラが、OM30かどうかを認識しているのだな。もう少し詳しく観察すると。しぼり連動ピン裏の電子接点は、カメラにマウントされていないときは、もう一つの電子接点に触れていません。（電子接点同士が触れていなければ、レンズ単体でもAFは作動する）カメラにマウント（アダプター取付）されると、しぼり連動ピンが動き、接点同士が接触し、カメラ情報がレンズに伝達されるようです。

　まとめると、レンズにカメラがマウント（接続）されると、しぼり連動ピンが、あるべき位置に移動し、しぼりコントロールできるようになる。と、同時に、電気的通信によって、接続されたカメラ（OM30）を認識し、AFを動作させることができるようになる。仕組みのようです。（あくまでも個人的見立てです。）

　と言うことは、マウントアダプターの接続後、電気的通信ができないようにすればいいだけのこと。しぼり連動ピン裏の電子接点を撤去するのが簡単なのですが、可逆的改造とするため、もう一つの接点をマスク（通信不能な状態にする）するとこにしました。

　結果は。・・・・・・・・・・・・OK!

　マウントアダプターを装着しても、AFが作動しました！（EOSにマウントしても、AF機能を発揮したのです！）大した分解行程も必要とせず、作業自体は実に簡単なものでした。この事実は、多くの方に朗報となるのではないでしょうか。今まで、OM30以外では、使い道が限られていたレンズなのに、マウントアダプター経由で、各社ミラーレスカメラでAFレンズとして、使用することができるようになるのです。使用することなくこのレンズを眠らせていらっしゃる方は、是非とも、プチ改造を施した上で、現代のデジタル時代に蘇らせてはいかがでしょうか。

　当店には、ここ2年ほどの間に、1980年代前半（ミノルタα-7000発売前）に登場したAF黎明期のレンズが、このオリンパス社のレンズを含め、合計6本入荷しました。（6本とも、EOSで使用できるよう、整備・改造して販売いたしました）

当店に過去入荷した黎明期のレンズたちの整備・改造記録記事

・RICOH AF RIKENON 50mm F2

・AF AUTO CHINON 50mm F1.7

・COSINA AF ZOOM 28-70mm

・NEW FD 35-70mm f4 AF

・AUTO CHINON ZOOM 35-70mm f 3.3-4.5 AF

　ミノルタα-7000発売以前のAFレンズは、全部で7種類あるとのことで、残すは、PENTAX社から発売された世界初のTTL　AFシステムカメラとセットで販売されたレンズだけです。

　このレンズは、asahi.netさんの情報によると、レンズにモーターや電池BOXを備えているが、カメラ内でのTTL　AF検出とのこと。EOSでAFレンズとして、使用することは難しそうです。ですが、一度見てみたいです。もし、ご使用されていない、同レンズをお持ちのお客様は、是非とも当店にお売り下さいませ。よろしくお願いいたします。

　ここまで、読み進めていただきまして、誠にありがとうございます。修理？改造？が終わったこのレンズを持ち出し試し撮りをしていきます。次回、テスト結果を公表いたします。さぁどのような素性を持つレンズなのでしょうか。乞うご期待あれ。

※ブログをアップ次第、リンクを貼り付けていきます。

・第1回「レンズ入荷」編はこちら

・第2回「レンズ清掃」編はこちら

・第4回「テスト撮影」編はこちら

　満Qでは従業員一同、皆様のご来店をこころよりお待ち申し上げております。

営業時間　10：00～21：00　　　買取　10：00～19：00　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　TEL 088-882-3907　

〒781-8121　高知県高知市葛島2丁目3番51　　　　　　　　　　　

リサイクルショップ　お宝市場　満Q　葛島店

OLYMPUS ZUIKO AUTO-ZOOM 35-70mm F4AF　OMマウント

　皆さんこんにちは。第1回「入荷」編に続き、「レンズ清掃」編をお届けいたします。オタクによるオタクのためのブログにて、興味のある方のみお付き合いください。それでは、よろしくお願いいたします。

　あれから数日後、マウントアダプター（OM-EF)が届き、早速、取り付けてみます。天位置こそ、ズレていますが、ガタなど無く、しっくりきています。

　ですが・・・・・・・・・AFが作動しません！なんで？電池を交換しても、動かない。レンズを装着したり、外したり。何度繰り返すも、やっぱり、AFは動かない。でも、マウントアダプターを外すと動くんだよな。なんだ、やっぱりOM30専用のAFレンズかぁ。がっかりだ。（がっかり度合いは、「札幌の時計台」に匹敵しています）開始10分で、またもや戦意喪失。

　しかし、諦めが悪いのは、私オタクの最大のポイントでございます。

　

　いつもお世話になっている asahi-net さんの情報（上の画像）によると、レンズ単体で、AF検知とある。OM30専用レンズではあるが、たしかに、レンズ単体では、動作してた。なのに、マウントアダプターを装着すると、動かない。OM30以外のカメラに装着されたと、レンズが認識しているからなんだろうな。しかし！専用のトリガーコードとやらを、使えば、AFを作動させることができると、書いてあるではないか！早速、ネット検索。でも、このトリガーコード、希少なもののようで、どこにも売ってない。（涙）

　後日、やっとなんとか見つけ出しだしたのに・・・・・・・お値段異常。定価を超えているではありませんか！選択肢はこれ一択なのに！まさに足元見られるとは、このことだよな。（需要と供給のバランスで価格は決まるのであって、ボッタクリではございません。念のため）

　数日後。届いたトリガーコードはこれ。やっと、これで、EOSで使える。・・・・・・・・・・ん？動かないじゃないか💢！コードをレンズに接続し、スイッチを入れても、うんともすんとも言わない。ちくしょー！またか。どうやら、「OMワインダーとレンズを」トリガーコードで接続すれば、OM30以外のカメラでも、AFを作動させることができる。と言う意味だったらしい。asahi-net さん、カッコの部分を省略するなよ！OMワインダーは、オリンパスのカメラにしか、装着できない。つまり、EOSでは、AFレンズとして、使用できないということ。「札幌の時計台」どころか、「長崎のオランダ坂」なみにがっかりだ！

　仕方ない！レンズ清掃を済ませ、普通に販売することにします。（しかし！内心、まだ諦めてはいないオタクなのです）

　レンズ後ろ玉付近にカビか汚れを確認します。

　しかし、後ろ玉。ガラスレンズではなく、プリズムが配置されています。このプリズムで、入射光の一部を分離し、レンズ下部のセンサーに光を送り、位相差AFを実現しているようです。どの機器もそうですが、センサー部分は、アンタッチャブルが基本です。調整用機器が無い限り、一度分解したセンサー部分は、元の精度を維持できないです。しかも、触ったこともない、OMシステムのマウント部。そこは触るな！神のお告げにて、マウント部からの分解は諦めます。

　気を取り直しレンズ先端から、分解を開始。名盤を治具で外します。前玉4群4枚（写真右は名盤、真ん中が1枚目、左はガラスが3枚アッセンブリされています）は、簡単に取り出せました。躯体内部に見えているのが、しぼりユニット直前に配置された5枚目のレンズですが、このレンズは綺麗で、汚れはどうやら、しぼりユニットより奥の6枚目レンズか7枚目レンズのようで、5枚目以降、前からはアクセス不能です。トドメを刺され「高知はりまや橋」を超える、がっかり感です！

　と、言うことは、つまり、入荷したときの状態から、なにも改善できていないことになるのか？はい。その通りですね！

　諦めの悪いオタクは、考えています。レンズ単体で、AFを完結しているのだから、他のカメラでも使えるはずだと。でも、なんで動かないの？今回はここまでとし、次回「レンズ改造」編へ続きます。果たして、EOS用AFレンズに仕立て上げることができるのか。次回をお楽しみに！

※ブログをアップ次第、リンクを貼り付けていきます。

・第1回「レンズ入荷」編はこちら

・第3回「レンズ改造」編はこちら

・第4回「テスト撮影」編はこちら

　最後まで、お読み頂きまして誠にありがとうございます。満Qでは従業員一同、皆様のご来店をこころよりお待ち申し上げております。

営業時間　10：00～21：00　　　買取　10：00～19：00　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　TEL 088-882-3907　

〒781-8121　高知県高知市葛島2丁目3番51　　　　　　　　　　　

リサイクルショップ　お宝市場　満Q　葛島店

　皆さんこんにちは。本日は、オリンパス社製のレアなAFレンズが入荷しましたので、ご案内させていただきます。元所有者様が、もし必要とする方がいるならと、わざわざ、当店にお持ち込み頂いたものです。他に、SMCタクマーなど多数ありました。ありがとうございました。その思いに今度は、我々が次の所有者様に引き継ぐため、責任を持って全力でサポートさせていただきます。

　ここからは、カメラオタクによる、カメラオタクのためのブログにて、興味のあるかたのみ、お付き合いください。それでは、開始します。よろしくお願いいたします。

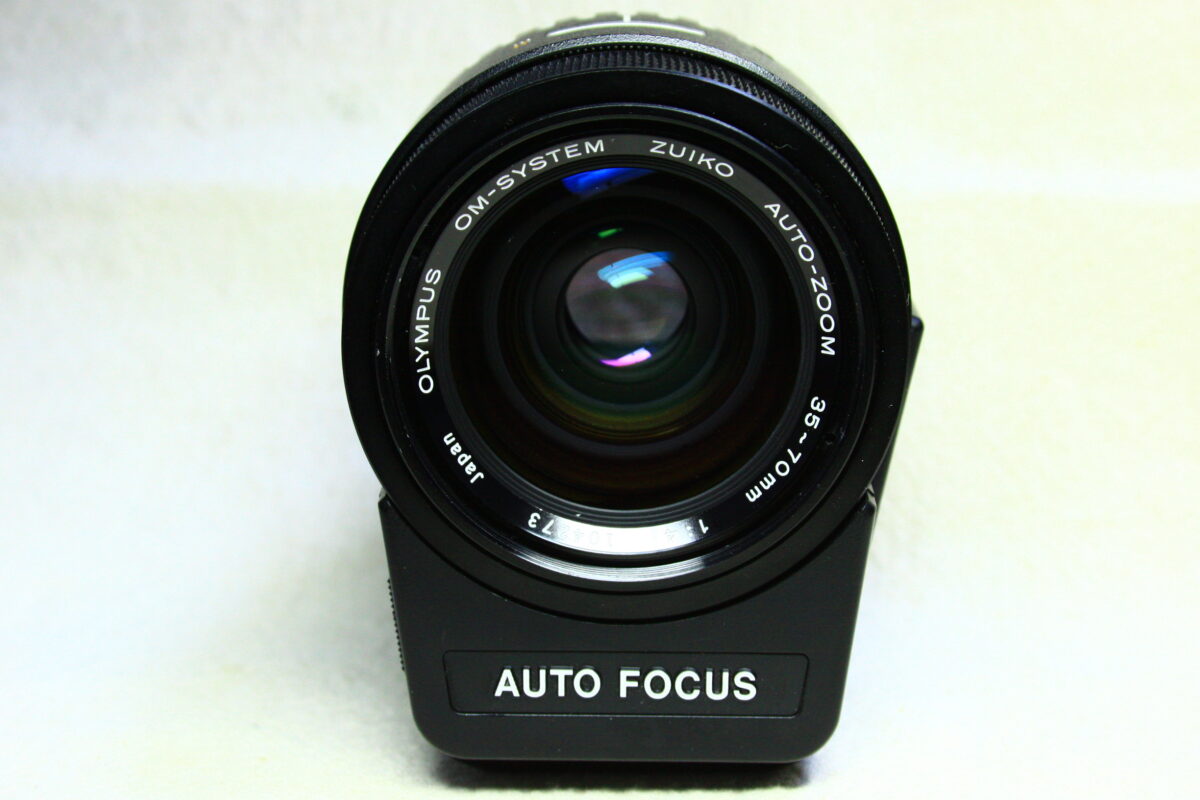

　持ち込まれたレンズの中に、1本、異彩を放つものがありました。レンズの下部に大きく出っ張る部分があり、大きくAUTO FOCUSと表示されています。ボディーには、大きなボタンが2つあり、オタク、初めて目にするレンズでしたが、AFカメラ黎明期のレンズだなってすぐに理解できました。（ここ2年ほどの間に、立て続けに80年代の初期のAFレンズが入荷しているので）諸元を調べるも、情報が少なく、詳細は不明ですが、83年にオリンパスOM30と同時に発売されたレンズのようで、OM30専用のAFレンズのようです。

　レンズの状態を確認してみると、光学系は、カビだらけですが、躯体は、殆どキズやスレはなく、きれいです。電池室には液漏れしている電池がそのまま、入りっぱなしで、青く錆びていましたが、電池を交換し、恐る恐るスイッチをONにして、ボタンを押してみると・・・・・・・・・

　なんと動くでは有りませんか！カメラも無いのに！レンズ単体で、AF機能が動作しているのです（OM30専用って情報だったのに）！他のボタン類も、反応しています。（カメラが無いので、正常作動かどうかの判断は、できていません）とにかく、マウントアダプターを取り寄せることに。

　液漏れしていた電池は1本だけで、写真の通り、見えている側だけが腐食していました。キズは浅く、電池室内部、接点に腐食は、ほぼ無い状態で、アルコールでメンテしただけで済みました。使用されていた電池は、松下電機製のアルカリ電池でしたが、デザインはいかにも、当時物。

　ね。しかも、「パナソニック」ではなくて、「ナショナル」ですし。そして使用期限を見てみると・・・・・・

　なんと！1987年7月です。っん？この電池、いつ装填されたのだろう？’87年期限の電池を期限以降に入れて、使用するだろうか？レンズの発売開始が、83年ですが、もしかして、購入時に装填した電池？まさかとは、思いましたが、レンズ躯体にスレやキズが全く無いとこを見ると、あながち間違いでも無いかも。ということは、ほぼ未使用品ということか！？発売時価格は93,000円。当時の国家公務員の初任給が104,000円の時代。高価なレンズなのに、殆ど使用されることなく、放置されていた事実。もしかして、使い物にならなかったのだろうか？このレンズ。マウントアダプターも注文しちゃったのに、少し不安だな。

　本日の作業はここまで。次回は、マウントアダプター到着後に動作確認、そしてレンズ清掃作業になります。レンズが単独で動くことを確認したので、EOSで使用ができるのでは？期待が大きく膨らんだのですが、この後、まさかの展開に。それでは、次回「レンズ清掃」編ブログをお楽しみに！
